Emballage de structure en métal ondulé SS304 pour les tours de distillation
Description de l'emballage de structure en métal ondulé SS304

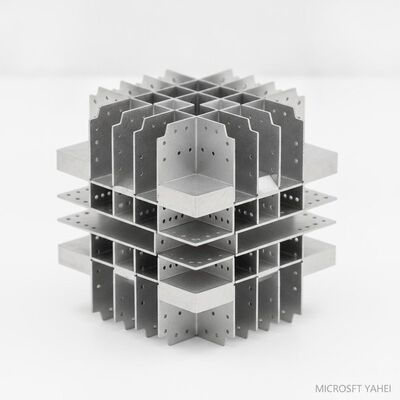

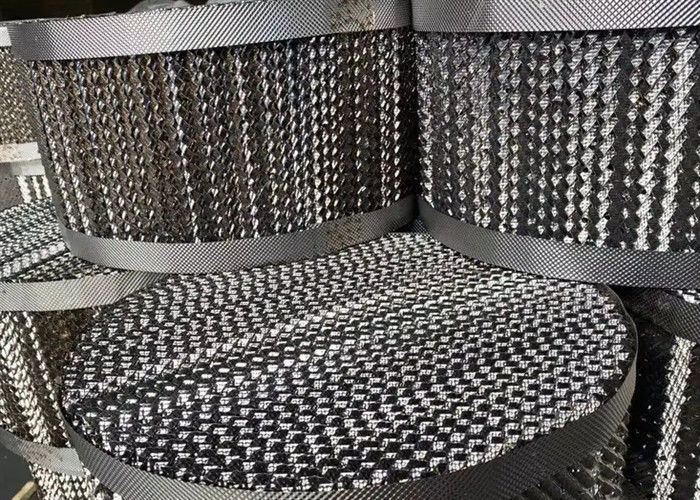

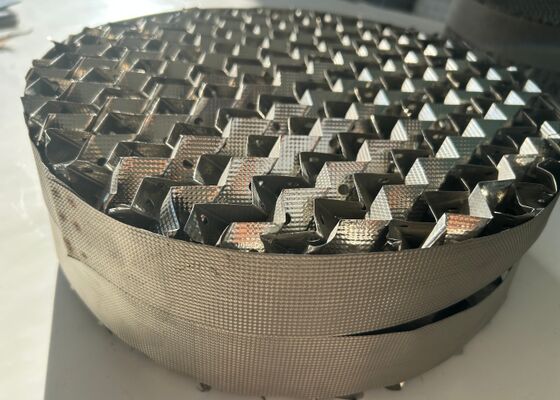

L'emballage structuré en métal ondulé SS304, également connu sous le nom d'emballage en tôle ondulée perforée, est assemblé à partir de plusieurs morceaux de fines feuilles d'acier inoxydable 304 estampées de micro-trous denses et pressées pour obtenir des formes ondulées régulières. Les plaques ondulées adjacentes sont disposées dans des directions inclinées inverses (30° ou 45°), et chaque couche de garnissage est empilée transversalement à 90° contre la couche supérieure à l'intérieur des tours de distillation pour former des canaux d'écoulement gaz-liquide ordonnés et uniformes.
La structure microporeuse sur les surfaces des plaques optimise la distribution du liquide et la mouillabilité de la surface, éliminant ainsi efficacement l'écoulement des canaux et l'écoulement des parois à l'intérieur de la tour. Fabriqué en acier inoxydable SS304 de haute qualité, cet emballage structuré équilibre une résistance mécanique élevée, une excellente résistance à la corrosion et des performances de transfert de masse stables, largement adopté comme support de transfert de masse de base pour les tours de distillation atmosphérique, sous vide et de précision dans le traitement chimique.
Fiche technique :
| Paramètre |
Spécification |
| Options matérielles |
SS304,316L,304L,SS316L |
| Superficie |
125–750 m²/m³ (personnalisable pour les besoins du processus) |
| Chute de pression |
10 à 50 Pa/m (30 à 50 % de moins qu'un emballage aléatoire) |
| HETP (Hauteur Equivalente à une Plaque Théorique) |
0,2 à 0,5 m (optimisé pour une grande pureté) |
| Capacité (facteur Cₛ) |
0,05 à 0,12 m/s (débit élevé) |
| Température de fonctionnement |
-200°C à +550°C (en fonction du matériau) |
| Résistance à la corrosion |
Excellent (316L pour les environnements acides/chlorés) |
| Certifications |
OIN 9001 |
Spécifications communes
- Matériau : SS304 (en option : SS304L, SS316, SS316L)
- Modèles standards : 125Y, 250Y, 350Y, 500Y, 700Y ; Série X à faible perte de charge disponible
- Épaisseur de la plaque : 0,15 mm à 0,25 mm
- Hauteur d'emballage unique : 50 mm / 100 mm / 200 mm
- Sur mesure : diamètre de la tour, hauteur de colisage, traitement de surface sur demande
Caractéristiques de l'emballage de structure en métal ondulé SS304
- Efficacité de séparation élevée : grande surface spécifique (modèles courants : 125Y/250Y/350Y/500Y m²/m³), zone de contact gaz-liquide suffisante pour obtenir un nombre de plaques théorique élevé pour une séparation précise des composants.
- Chute de pression ultra-faible : les chemins d'écoulement géométriques réguliers réduisent la résistance à l'écoulement du gaz, économisant ainsi la consommation d'énergie, en particulier pour les conditions de travail de distillation sous vide.
- Capacité élevée de traitement des liquides : la conception à fraction de vide élevée prend en charge un flux gaz-liquide important, adapté au fonctionnement continu de la tour à charge élevée.
- Excellente distribution de liquide : les trous perforés permettent une double distribution de liquide grossière et fine, renforcent le mélange de fluide horizontal et évitent le flux biaisé de liquide.
- Performance supérieure du matériau SS304 : résiste à l'oxydation, à la corrosion par les acides faibles et les solvants organiques, plage de température de fonctionnement stable de -200 ℃ à 400 ℃, durée de vie durable, nettoyage facile et antisalissure.
- Taille personnalisable : peut être fabriqué en blocs d'emballage segmentés circulaires correspondant à des diamètres de tour de 150 mm à 12 000 mm, prenant en charge les spécifications personnalisées OEM.
Applications de l'emballage de structure métallique ondulée SS304
Traitement pétrochimique :
Distillation atmosphérique/sous vide du pétrole brut
Colonnes de séparation des aromatiques (BTX)
Systèmes de purification des oléfines
Unités de récupération de solvants
Traitement des gaz :
Contacteurs d'amines pour l'élimination des gaz acides
Tours de déshydratation du glycol
Trains de purification de GNL
Colonnes d'absorption de captage du CO₂
Produits chimiques spécialisés :
Distillation pharmaceutique de haute pureté
Production chimique de qualité électronique
Procédés de séparation chimique fine
Produits chimiques spécialisés :
Distillation pharmaceutique de haute pureté
Production chimique de qualité électronique
Procédés de séparation chimique fine
Processus de fabrication :
Sélection des matériaux
Alliages de haute pureté vérifiés par analyse XRF.
Ondulation de précision
Le formage hydraulique CNC garantit une précision d'angle de ± 0,5°.
Traitement de surface
Électropolissage (Ra ≤0,4μm) ou revêtement PTFE pour la résistance à l'encrassement.
Contrôle de qualité
Numérisation laser 3D pour vérification dimensionnelle.
Tests au brouillard salin (plus de 1 000 heures pour les variantes avec revêtement).
Demandez des échantillons avec vos paramètres de fonctionnement pour une analyse d’efficacité gratuite !
