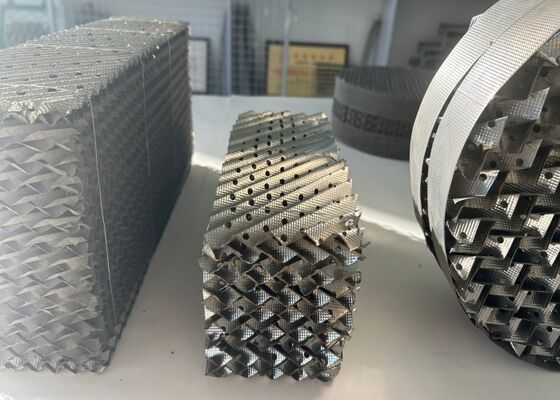

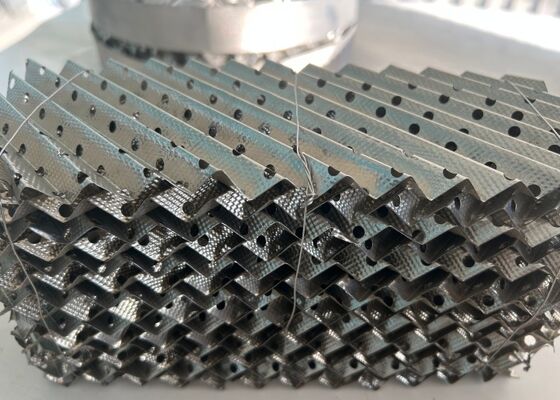

SS304/316 Emballage perforé métallique pour la distillation chimique fine et sous vide
Emballage structuré en métal EmballageIntroduction au projet
L'emballage structuré en métal Yuanhai est similaire en construction à l'emballage standard, à l'exception d'une modification subtile de la géométrie de la corrugation en haut et en bas de chaque couche d'emballage.Ce changement relativement faible de la géométrie élimine le changement brusque de la direction du débit des phases liquide et vapeur à l'interface de la couche d'emballage.
La capacité d'emballage structurée conventionnelle est limitée par l'interaction du débit à l'interface de la couche où le changement brusque de direction limite la quantité de liquide et de vapeur contrecoulant.Comme le débit de liquide devient restreint par la vapeur qui monte, le liquide commence à s'accumuler à l'interface de la couche, ce qui augmente la chute de pression et peut finalement conduire à l'inondation.
La géométrie de l'emballage structuré Yuanhai soulage la restriction du débit liquide.les caractéristiques de chute de basse pression des emballages structurés sont mieux maintenues tout au long de la plage de fonctionnement efficace de l'emballageLes avantages de l'emballage structuré Yuanhai sont plus significatifs pour une taille de crimp de corrugation plus petite, des emballages de surface plus grande.une augmentation de la capacité allant jusqu'à 40% a été observée.
Emballages à structure métalliqueSpécification technique
Le cahier des charges est basé sur le matériau SS304:
| Nom de l'article |
Surface de surface2/m3 |
Volume libre
% |
P
Pa/m |
Théo, une assiette.
PC/plaque |
Facteur F
Le nombre de points de contact doit être déterminé en tenant compte de l'importance des points de contact et de l'importance des points de contact.5 |
| Le numéro de série: |
125 |
98 |
2x10 à 4 |
On est à 1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10 à 4 |
2 à 2.5 |
2.6 |
| Le modèle SB-350 |
350 |
94 |
2x10 à 4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10 à 4 |
Je vous en prie.5 |
1.8 |
| Le SB-125X |
125 |
98 |
1.4x10-4 |
0.8 à 0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10 à 4 |
1.6 à 2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| Le modèle SB-500X |
500 |
92 |
1.8x10 à 4 |
2.8 à 3.2 |
2 |
Emballages à structure métalliqueLes avantages
| Colonnes emballées |
Colonnes à plateaux |
| Une diminution de la pression entraîne une économie d'énergie significative (une réduction de puissance supérieure à 5% est possible). |
Une chute de pression plus élevée, mais des colonnes plus courtes. |
| La capacité de déclenchement est élevée (jusqu'à 40% de la capacité de conception possible). |
Le démarrage est limité pour un fonctionnement efficace (60-70% de la capacité de conception est typique). |
| Permet la production d'argon pur par distillation, éliminant ainsi le besoin d'une source d'hydrogène pur. |
Peut être utilisé pour la distillation à haute pression. |
Emballages à structure métalliqueLes avantages
Nombre élevé de plaques théoriques, flux important et faible chute de pression;
Bonne performance avec une faible charge de travail, nombre accru de plaques théoriques avec diminution de la charge de gaz, et il n'y a presque pas de limite inférieure de la charge de travail;
Élasticité de fonctionnement élevée;
Aucun effet d'amplification évident;
Remplir les exigences des unités de distillation de précision, de grande taille et à vide élevé, offrant des conditions favorables pour le système de séparation de distillation, les matériaux sensibles à la chaleur et les produits de haute pureté.
Emballages à structure métalliqueApplication du projet
Transfert de masse de produits chimiques sensibles à la température
Répartition latérale correcte des liquides et des gaz
Récupération des solvants
Distillation par lots et distillation continue
Systèmes à faible charge liquide
Fournir les étapes théoriques les plus élevées par mètre de hauteur d'emballage
Réduction de la retenue du liquide
Économiser les charges d'exploitation des navires
