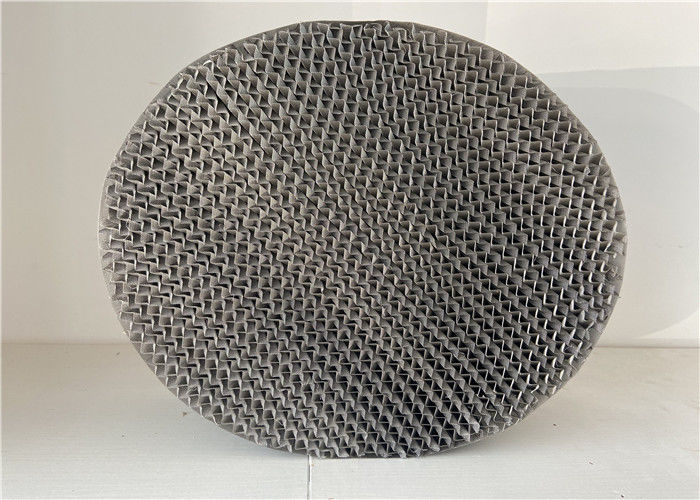

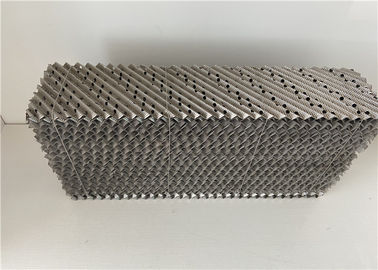

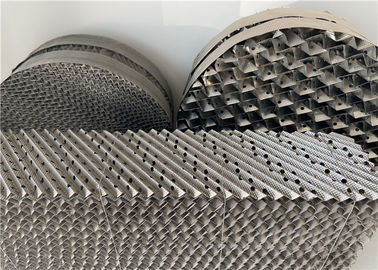

Le plat ridé par 316L de l'acier inoxydable 304 a structuré l'emballage de colonne 250Y
Introduction de emballage d'emballage structurée par métal
L'emballage structuré par métal de Yuanhai est semblable dans la construction à l'emballage standard, excepté une modification subtile dans la géométrie du plissement au dessus et au bas de chaque couche de emballage. Ce relativement petit changement de la géométrie élimine le changement brusque du sens d'écoulement du liquide et les phases vapeur à l'emballage posent l'interface.
La capacité de emballage structurée conventionnelle est limitée par interaction d'écoulement à l'interface de couche où le changement directionnel brusque limite la quantité de liquide et de vapeur compteur-débordants. Pendant que l'écoulement liquide devient restreint par la vapeur vers le haut-débordante, le liquide commence à s'accumuler à l'interface de couche qui augmente la chute de pression et peut finalement mener à l'inondation.
La géométrie de Yuanhai a structuré l'emballage soulage la restriction liquide d'écoulement. Puisqu'on élimine l'habillage prématuré du liquide, les caractéristiques de baisse de basse pression de l'emballage structuré mieux sont maintenues dans toute la plage de fonctionnement cient de ffi d'e de l'emballage. Les avantages de Yuanhai ont structuré l'emballage sont plus significatifs pour une plus petite taille de cuir embouti de plissement, des emballages plus élevés de superficie. Selon le style d'application et d'emballage, jusqu'à une augmentation de 40% de capacité a été observé.
Spécification technique de emballage structurée par métal
Les spécifications sont basées sur le matériel SS304 :
| Article |
³ extérieur d'Aream2/m |
Volume libre
% |
P
Pa/m |
Theo. plat
pc/plate |
Facteur de F
m/s (³ de kg/m) 0,5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2,6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1,8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3,5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3,5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2,2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Avantages de emballage structurés par métal
| Colonnes emballées |
Colonnes de Trayed |
| La baisse de plus basse pression mène à l'épargne significative de puissance. (La réduction plus considérablement que de 5% de la puissance est possible.) |
Baisse à haute pression, mais colonnes plus courtes. |
| Capacité rabattue élevée. (Vers le bas à 40% de capacité de conception est possible.) |
Refus limité pour le fonctionnement efficace. (60-70% de capacité de conception est typique.) |
| Permet la production pure d'argon par distillation, donc éliminant le besoin de source pure d'hydrogène. |
Peut être employé pour la distillation à haute pression. |
Metal les avantages de emballage structurés
1. La chute de pression de l'emballage structuré est significative
2. Rendement élevé de séparation de emballage structurée
3. L'emballage régulier a une petite capacité de participation liquide
4. L'espace régulier d'emballage est grand
5. Le temps de démarrage de dispositif se raccourcit considérablement
6. Le contenu d'oxygène dans la fraction d'argon est environ 90%.
Application de emballage structurée par métal
1. Désaérateurs d'eau de mer
2. Perification de gaz résiduel, séchage et gaz, absorbors solubles dans l'eau de dissolvants
3. Production de HCL et de H2S
4. Séparation d'air
5. Strips-teaseuse
6. Vide et fractionator atmosphérique de pétrole brut
7. Pression négative, pression normale et opération de pressurisation
8. Extraction liquide
9. L'eau d'éthylène éteignent la tour
