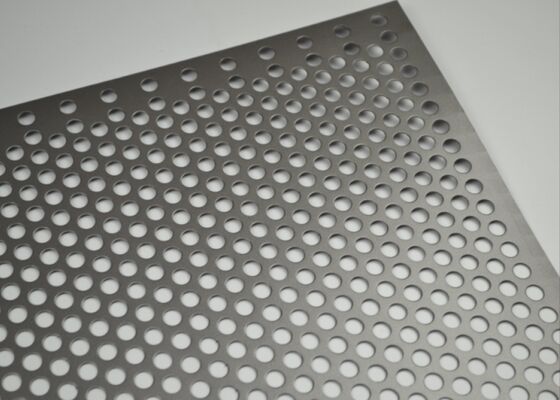

Filtration de l'ingénierie filtrage perforé acustique et architecturale
Vue d'ensemble du produit

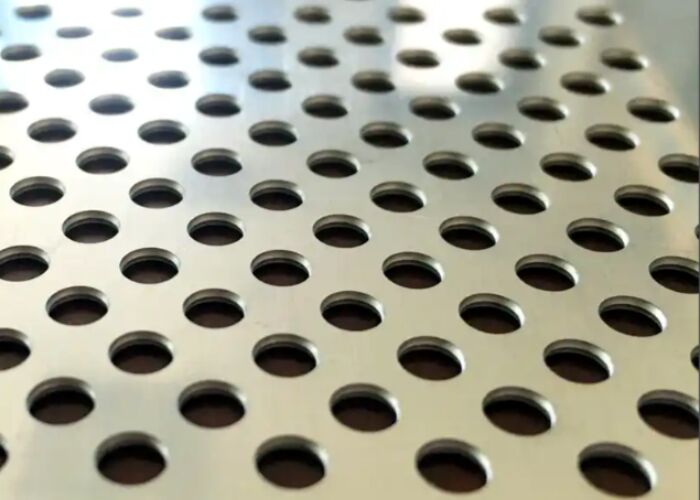

Le treillis métallique perforé est un produit d'ingénierie hautement contrôlable créé en retirant des zones définies de la tôle pour former des ouvertures régulières.et épaisseur de la plaque, les concepteurs peuvent régler avec précision le débit d'air, la chute de pression, la rétention de filtration, la diffusion acoustique, la transmission de la lumière et l'opacité visuelle tout en préservant la rigidité de la structure.Cette gamme de produits vise les cadres de filtration CVCLes spécifications suivantes et des exemples de données sont fournis pour faciliter la sélection et l'approvisionnement en ingénierie.
Fabrication, tolérances et conditions de bordure
La perforation est effectuée par perforation mécanique ou par découpe laser/jet d'eau CNC en fonction de la taille du lot, de la complexité du trou et de l'épaisseur de la plaque.Optimisation de l'espace libre des outils pour minimiser les éboulementsLes principaux facteurs de tolérance: tolérance du diamètre des trous (± 0,05 mm typique),Tolérance entre le centre et le centre du trou (± 0)Pour les panneaux qui seront pliés ou soudés, une marge minimale non perforée (généralement de 10 à 20 mm) doit être réservée;Les fabricants peuvent fournir des brides préformées ou des panneaux encadrés pour simplifier l'installation..
Tableau des données techniques
| Paramètre |
Dimension typique |
Nom de l'entreprise |
| Matériaux |
SS 304 / 316, acier au carbone, Al 3003 |
Sélectionnez selon les besoins de corrosion et de résistance |
| Diamètre du trou |
0.5 25 mm |
Les trous plus petits nécessitent des plaques plus fines et des outils plus fins. |
| Épaisseur de la plaque |
0.3 ¢ 15 mm |
Les tôles épaisses peuvent nécessiter un outillage ou une découpe spéciaux |
| Zone ouverte |
5% ∼ 70% |
Fonction de la géométrie et de la hauteur du trou |
| Tailles de feuille standard |
Pour les véhicules à moteur électrique |
Tailles personnalisées et coupes imbriquées disponibles |
| Tolérances |
Pour les véhicules à moteur à commande autonome, la valeur de l'échantillon doit être supérieure ou égale à: |
Cela dépend de l'outillage et du niveau de contrôle qualité. |
| Finitions de surface |
Galvanisés, en poudre, anodisés, poli |
Sélection environnementale recommandée |
Comportement acoustique et assemblages composites
Un seul panneau perforé assure une diffusion modeste et une perte partielle d'énergie; une absorption sonore substantielle est obtenue lorsque la couche perforée est combinée à un support absorbant (laine minérale, mousse),L'épaisseur de l'absorbeur, la profondeur de la cavité arrière et la surface ouverte de perforation déterminent la fréquence d'absorption maximale et la bande passante.utiliser un revêtement perforé avec une surface ouverte de 10% à 25% sur une cavité arrière de 20 à 80 mm pour cibler l'absorption de fréquences moyennes dans les applications de climatisation ou de confinement.
Considérations relatives à l'installation, à la maintenance et au cycle de vie
Pour les façades extérieures ou les installations côtières, il est préférable d'utiliser des ouvertures de montage pré-percées, des côtes de durcissement fabriquées en usine et des cadres captifs.spécifier 316 systèmes d'acier inoxydable ou de revêtement robuste et prévoir des cycles de maintenance sacrificiels dans le plan de gestion des actifsMaintenance de routine: inspection visuelle, nettoyage périodique (soufflage, lavage) et re-couche au besoin.Le coût du cycle de vie devrait inclure la prime initiale sur les matériaux par rapport aux économies d'entretien à long terme. Les revêtements réduisent les risques de capital à court terme, mais peuvent nécessiter un recouvrement périodique dans des environnements agressifs.
