Réglage modulaire de la passerelle en acier Installation rapide Charge résistante à la corrosion

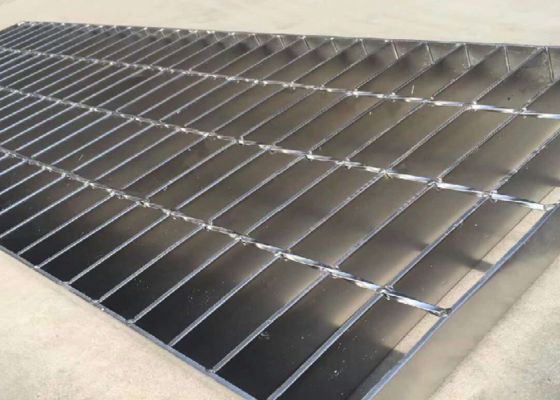

Le grillage modulaire en acier est un système de revêtement de sol de sécurité préfabriqué conçu pour une installation rapide sur site, des performances de charge prévisibles et une durabilité à long terme.d'une hauteur n'excédant pas 10 mm, il réduit le travail d'installation et les temps d'arrêt tout en offrant une résistance au glissement, un drainage et une ventilation fiables.Cette grille équilibre la résistance avec la fonctionnalité..
Spécifications techniques
| Nom de l'article |
Options typiques |
| Matériel |
Acier au carbone, acier galvanisé, acier inoxydable 304/316, duplex |
| Profiles de barres de roulement |
Barres plates de 25 × 5 mm à 60 × 8 mm, barres dentelées, barres I |
| Type de barre transversale / soude |
Soudés / verrouillés à la presse / rivés |
| Taille du panneau |
500 × 1000 mm, 1000 × 2000 mm, 1000 × 3000 mm, sur mesure |
| Piste de roulement |
25 mm, 30 mm, 40 mm (autres sur demande) |
| Le pas croisé |
50 mm, 100 mm |
| Finition de surface |
Galvanisation à chaud, revêtement au zinc, peinture époxy, revêtement en poudre |
| Capacité de charge |
Uniquement pour piétons / Piétons + équipement léger / Capacité nominale du chariot élévateur |
| Détails de bord |
Marge enroulée / cadre renforcé / bride plate |
| Épaisseur standard |
Épaisseur de la barre de roulement 4-8 mm |
Principaux points saillants du design
- Panneaux modulaires: la conception de verrouillage ou les kits de pinces permettent une installation rapide et un retrait pour l'entretien.
- Les capacités de charge prédéfinies: Les panneaux sont de taille et de profil de barre adaptés pour répondre aux charges spécifiées en kN/m2 - des données claires simplifient l'homologation technique.
- Protection contre la corrosion: Les systèmes de galvanisation à chaud ou d'époxyde prolongent la durée de vie dans des environnements extérieurs ou corrosifs.
- Options antidérapantes: barres dentelées, motifs de fossettes surélevées ou finitions appliquées au gravier disponibles pour les zones huileuses ou humides.
- Fonctionnalité: Les panneaux individuels peuvent être remplacés sans couper les sections adjacentes, ce qui réduit les coûts de réparation.
Les avantages
- Vitesse d'installation-- L'approche modulaire réduit le temps de soudage et d'échafaudage sur place.
- Performances prévisibles- Tolérance et tables de charge réduisent les risques de conception.
- Coût du cycle de vie inférieur-- Finitions durables et remplacement facile réduire le coût total de possession.
- La sécurité avant tout- Réduit les risques de trébuchement, une résistance au glissement définie, et des voies de drainage dégagées.
- Flexibilité de la conception- Peut être intégré avec des rampes, des plaques d'orteils et des trappes d'accès.
Applications

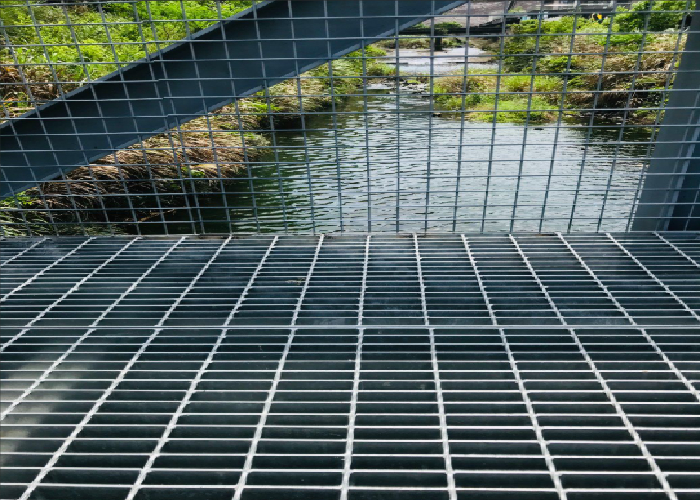

Passerelles et plates-formes d'usine, étages entre étages, passerelles d'accès, passerelles de service sur les toits, ponts de navires, installations pétrolières et gazières, stations d'épuration d'eau, passerelles de stationnement et ponts piétonniers.
Processus de fabrication
- Sélection et lissage des matières premières.
- Coupe de précision des barres de roulement et des barres transversales à la tolérance.
- Soudage/verrouillage par pressage/rivetage sous réglage contrôlé pour assurer une planéité uniforme du panneau.
- Coupe des bords ou soudage du cadre pour une rigidité de torsion.
- Traitement de surface (galvanisation/peinture) et test de charge par lot.
- Marquage d'identification avec numéro de pièce, matériau et capacité de charge.
Guidance à l'installation
- Utilisez les kits de pinces fournis ou les boulons anti-enfoncement pour une surface finie lisse.
- Maintenir l'espace spécifié pour le mouvement thermique (généralement 3-5 mm).
- Fournir un espacement approprié entre les supports selon les tableaux de charge.
- Pour les zones de travail lourd ou pour les véhicules, utiliser des bords renforcés et des poutres de soutien continues.
Maintenance et remplacement
Les panneaux endommagés peuvent être soulevés et remplacés à l'aide de simples bagues de levage ou de pinces.Des retouches de revêtement sont recommandées dans les zones à forte usure.
Emballage et délai
Les panneaux sont empilés avec des séparateurs de bois, enveloppés dans une pellicule protectrice et fixés sur des palettes ou des patins en acier.Étiquetage et étiquetage disponibles pour l'exportation.
Certifications et documentation
Les rapports d'essais des usines (MTR), les certificats de matériaux et les rapports d'essais de charge fournis sur demande.
Questions fréquemment posées
Q: Puis-je obtenir des tailles de panneaux personnalisées pour les allées incurvées?
R: Oui, nous pouvons fournir des panneaux en forme et des arcs segmentés pour s'adapter à l'acheminement incurvé.
Q: fournissez-vous des accessoires d'installation?
R: Oui, des kits de pinces, des boulons d'ancrage et des supports de rampes peuvent être fournis.
Q: Quelle finition pour les sites côtiers?
R: Il est recommandé de galvaniser à chaud avec une couche époxy ou de l'acier inoxydable 316.
