Médias de séparation thermique à haute capacité pour emballage industriel en métal ondulé

Emballages ondulés industriels en métal - supports de séparation thermique de grande capacité

Résumé du produit:

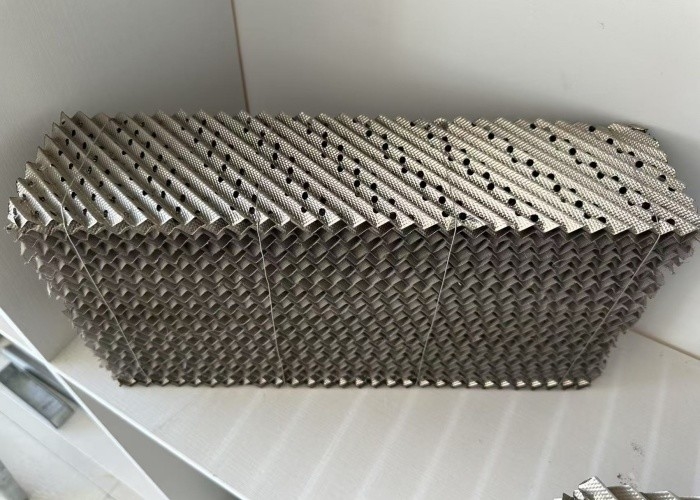

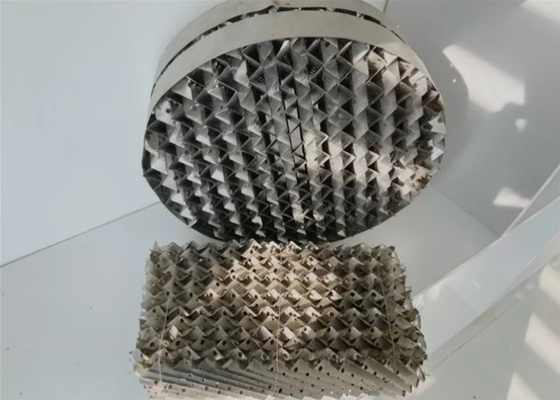

Notre emballage ondulé industriel en métal est conçu pour un transfert de masse de haute efficacité dans des processus de séparation exigeants.Ce conditionnement structuré offre un contact exceptionnel vapeur-liquide tout en conservant une faible chute de pression, ce qui le rend idéal pour la distillation, les colonnes d'absorption et de décapage dans les applications pétrochimiques, pharmaceutiques et environnementales.

Fiche technique:

Caractéristiques:

1Une efficacité supérieure de transfert de masse.

• Une surface élevée (250-750 m2/m3) maximise le contact entre les surfaces
• L'angle de corrugation optimisé (45°-60°) améliore la distribution du liquide
• Étapes théoriques jusqu'à 5-8 par mètre selon la configuration

2Opération de grande capacité

• Facteur de capacité (Cs) de 0,05-0,12 m/s réduit les exigences de diamètre de colonne
• Point d'inondation 15-20% plus élevé que le conditionnement aléatoire
• Gère des facteurs F jusqu'à 3,5 Pa0·5

3. Construction durable

• Disponible en acier inoxydable 304/316/410
• Alliages spéciaux (Hastelloy®/Monel®) sur demande
• 0L'épaisseur de la feuille de.1-0.2 mm équilibre résistance et efficacité

4. Avantages opérationnels

• La chute de pression est inférieure de 30 à 50% à celle des plateaux
• HETP aussi bas que 150 mm pour les séparations nettes
• Réduit les coûts énergétiques de 20 à 40% par rapport à l'emballage classique

Applications:

1Industrie pétrochimique

• Fractionnement du pétrole brut
• Colonnes de séparateur de naphtha
• Purification par éthylène glycol

2Traitement chimique

• Absorption des gaz acides (CO2/H2S)
• Tours de récupération de solvants
• Distillation chimique fine

3.Environnementale

• Systèmes d'élimination des COV
• Décapants d'eaux usées
• Désulfuration des gaz de combustion

4- Produits pharmaceutiques

• Distillation par solvant de haute pureté
• Concentration d'huile essentielle
• Colonnes de séparation des API

Processus de fabrication:

1. Sélection du matériel

• Coils en acier inoxydable laminés à froid de précision
• Vérification de l'épaisseur par ultrasons (± 0,005 mm)

2Formation de corrugation

• Presses hydrauliques à commande CNC à répétabilité < 0,05 mm
• Tolérance d'angle ± 0,5°

3Traitement de surface

• électropolissage (Ra≤0,4 μm pour la résistance à l'encrassement)
• Couche en PTFE facultative pour les services acides

4. Assemblée

• Empilage robotique avec une précision d'alignement de 0,1 mm
• Soudage au laser des plaques d'extrémité (pénétration complète)

5. Contrôle de la qualité

• Scanner 3D pour vérifier la géométrie
• Épreuves de débit dans la colonne pilote (simulation 1:1)
• Certification des matériaux

FAQ:

Q: À quoi sert cet emballage?
R: Il aide à séparer les liquides et les gaz dans les tours chimiques (comme le raffinage du pétrole ou le traitement de l'eau).

Q: Quels sont les matériaux disponibles?
R: L'acier inoxydable standard est l'acier inoxydable (304/316), mais nous proposons également des métaux spéciaux pour les produits chimiques agressifs.

Q: L'installation est-elle difficile?
R: Aucun ?? n'est fourni dans des sections faciles à empiler avec des instructions.

Q: Puis-je avoir un échantillon?
R: Oui ️ petits échantillons disponibles à l'évaluation.

Pourquoi choisir notre emballage?
Des modèles personnalisés: Des motifs de corrugation sur mesure pour votre processus.

Support technique: modélisation des CFD pour la prédiction des performances.

Demandez des échantillons avec vos paramètres de fonctionnement pour une analyse gratuite de l'efficacité!
