Emballages structurés en métal - haute efficacité, basse chute de pression pour les tours de distillation
Résumé du produit:

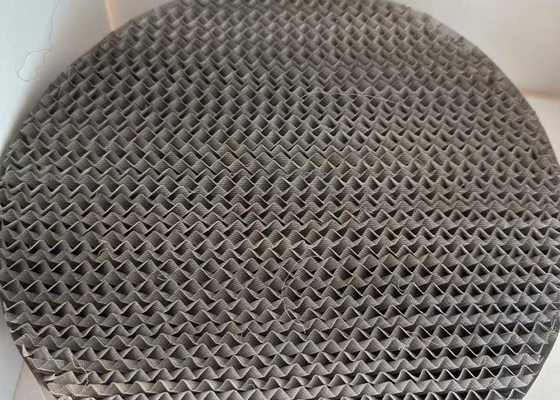

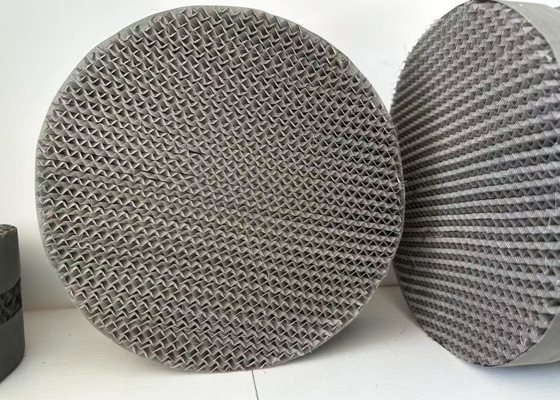

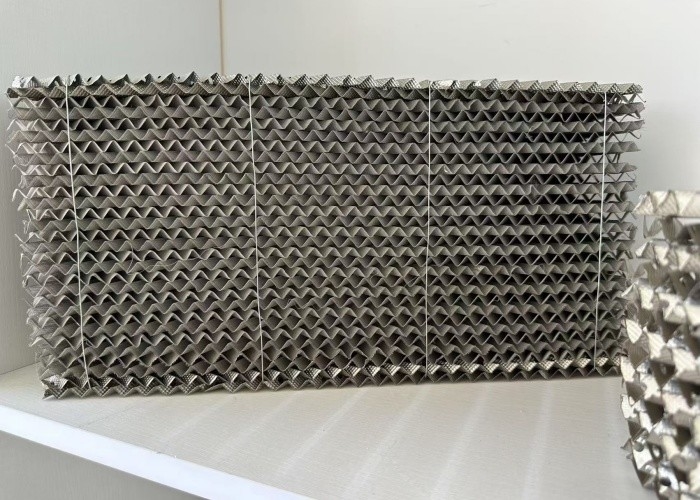

L'emballage structuré en métal est une solution interne de tour de haute performance conçue pour maximiser l'efficacité du transfert de masse tout en minimisant la consommation d'énergie dans la distillation, l'absorption,et procédés de décapageConçu avec des feuilles métalliques corrugées de précision, cet emballage offre un contact vapeur-liquide supérieur, une chute de pression ultra-faible et une durabilité exceptionnelle, ce qui le rend idéal pour la pétrochimie,raffinage, et les applications de traitement du gaz.
Fiche technique:
| Paramètre |
Spécification |
| Options matérielles |
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: |
| Surfaces |
125×750 m2/m3 (personnalisable selon les besoins du procédé) |
| Baisse de pression |
10 ‰ 50 Pa/m (30 ‰ 50% inférieur à l'emballage aléatoire) |
| HETP (hauteur équivalente à une plaque théorique) |
0.2·0,5m (optimisé pour une pureté élevée) |
| Capacité (facteur Cs) |
00,05 ‰ 0,12 m/s (débit élevé) |
| Température de fonctionnement |
-200°C à +550°C (en fonction du matériau) |
| Résistance à la corrosion |
Excellent (316L pour les environnements acides ou chlorés) |
| Certifications |
Pour les produits de base |
Caractéristiques:
Conception géométrique optimisée
Angles de corrugation de précision (45° et 60° en option)
La texture de surface améliore la distribution du film liquide
Fractions de vide calculées entre 95 et 98% pour des caractéristiques de débit optimales
Tailles de cellules personnalisables de 5 mm à 20 mm
L'excellence matérielle
Disponible en acier au carbone 304SS, 316L SS
Finition électropolissée facultative (Ra ≤ 0,4 μm) pour une résistance à l'encrassement
Options spéciales d'alliage pour les conditions de service extrêmes
40 à 60 g/m2 sous-couche galvanisée à chaud pour la protection contre la corrosion
Avantages en matière de performance
Efficacité de transfert de masse: HETP aussi bas que 0,2 m
Réduction de la chute de pression jusqu'à 50% par rapport à l'emballage classique
Facteurs de capacité (Cs) allant de 0,05-0,12 m/s
Les rapports de déclenchement supérieurs à 5:1
Applications:
Traitement pétrochimique:
Distillation atmosphérique/vacuum du pétrole brut
Colonnes de séparation des aromatiques (BTX)
Systèmes de purification des oléfines
Unités de récupération de solvants
Traitement des gaz:
Contacteurs d'amines pour élimination des gaz acides
Tours de déshydratation au glycol
Trains de purification du GNL
Colonnes de capture et d'absorption du CO2
Produit chimique spécial:
Distillation pharmaceutique de haute pureté
Production de produits chimiques électroniques
Processus de séparation chimique fine
Produit chimique spécial:
Distillation pharmaceutique de haute pureté
Production de produits chimiques électroniques
Processus de séparation chimique fine
Processus de fabrication:
Sélection du matériel
Alliages de haute pureté vérifiés par analyse XRF.
Corrugation de précision
Le formage hydraulique CNC assure une précision d'angle de ± 0,5°.
Traitement de surface
"Propulseurs" sont des appareils électroniques qui utilisent un système de propulsion électrique.
Contrôle de la qualité
Scan laser 3D pour vérifier les dimensions.
Test de pulvérisation saline (1 000 heures et plus pour les variantes revêtues).
Demandez des échantillons avec vos paramètres de fonctionnement pour une analyse gratuite de l'efficacité!
